BSA Scrambler 650 · ASSEMBLY 38 · REV 03

Handle Bar Assembly

Select a diagram reference or a row below to enquire about the exact part.

CATALOGUE DRAWING

Tap a diagram number to select a part

BSA Scrambler 650 Handle Bar Assembly exploded assembly diagram, catalogue page 89
BSA Scrambler 650 · Rev 03 · p. 89Original parts list ↗
Tap a diagram number to select a part
Full-size Handle Bar Assembly catalogue drawing

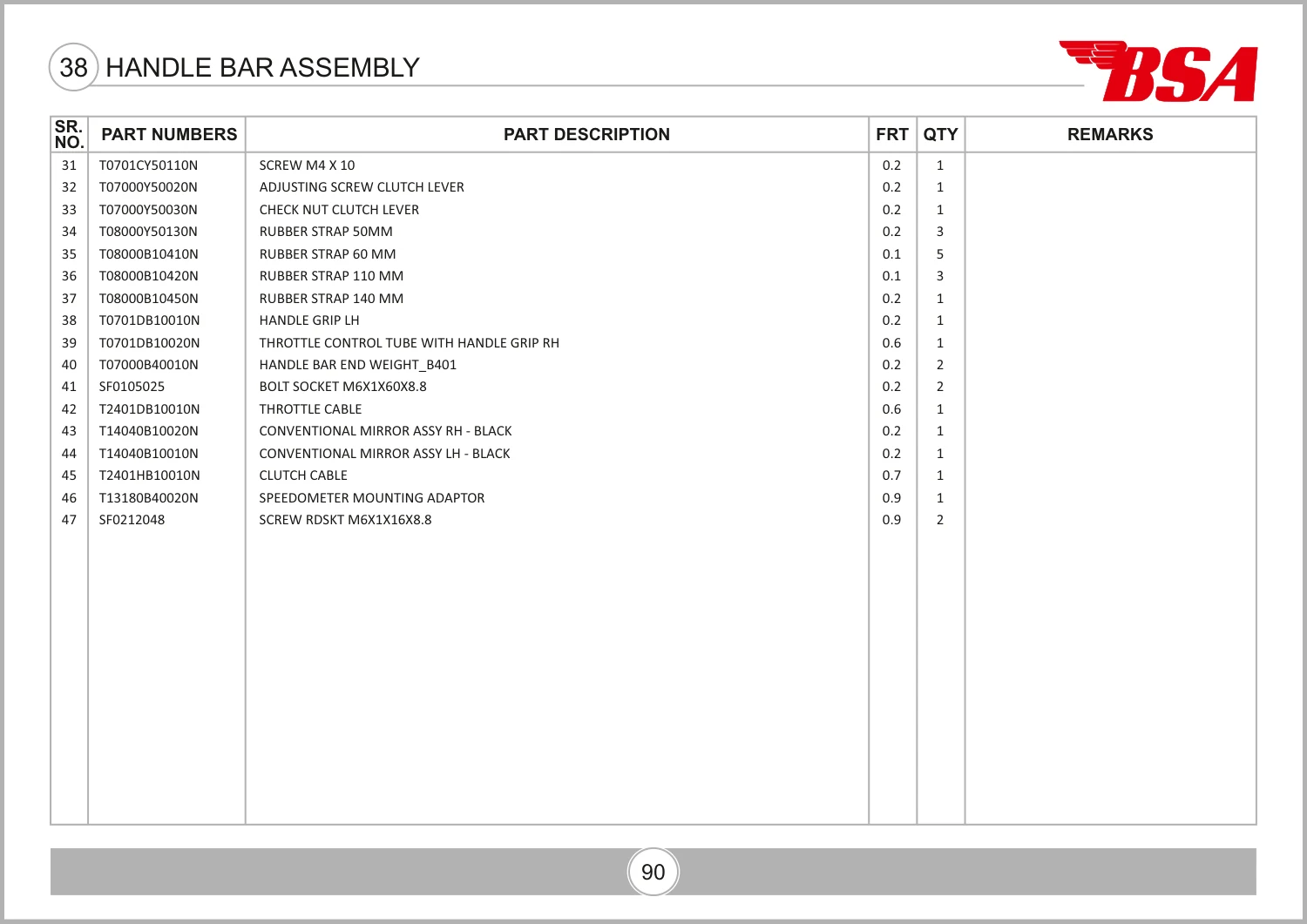

Parts in this drawing

17 entries
Ref.Part name / numberAssembly qty.Action
31Screw M4 X 10T0701CY50110N1
32Adjusting Screw Clutch LeverT07000Y50020N1
33Check Nut Clutch LeverT07000Y50030N1
34Rubber Strap 50MmT08000Y50130N3
35Rubber Strap 60 MmT08000B10410N5
36Rubber Strap 110 MmT08000B10420N3
37Rubber Strap 140 MmT08000B10450N1
38Handle Grip LHT0701DB10010N1
39Throttle Control Tube With Handle Grip RHT0701DB10020N1
40Handle Bar End Weight B401T07000B40010N2
41Bolt Socket M6X1X60X8.8SF01050252
42Throttle CableT2401DB10010N1
43Conventional Mirror Assy RH - BlackT14040B10020N1
44Conventional Mirror Assy LH - BlackT14040B10010N1
45Clutch CableT2401HB10010N1
46Speedometer Mounting AdaptorT13180B40020N1
47Screw Rdskt M6X1X16X8.8SF02120482
Assembly quantity is the number used in this assembly. Choose the quantity you need separately. Fitment and supply are confirmed by our team.
Source: PARTS CATALOUGE - BSA SCRAMBLER_REV_03.pdf · PDF diagram page 99, parts table page 100. View original parts table ↗
